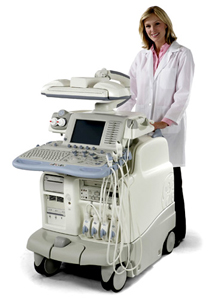

Logiq 9 LCD - это полностью цифровой ультразвуковой сканер экспертного класса с новым эргономичным дизайном и 19" LCD монитором. В системе используется новая уникальная архитектура TruScan, обеспечивающая превосходное качество изображения, доступ к необработанным данным, возможность автоматической оптимизации и эргономичный дизайн. С системой используются линейные, конвексные, фазированные, секторные датчики и датчики с активной матричной решеткой (AMA).

AMA технология позволяет фокусировать ультразвуковой луч в направлении, перпендикулярном плоскости сканирования, уменьшая таким образом искажения, возникающие из-за большой толщины ультразвукового луча, что обеспечивает одинаковое качество изображения от ближней до дальней зоны. Основанный на технологии Digitally Encoded Ultrasound (цифровой кодированный ультразвук), Logiq 9 LCD предлагает 4-ое поколение кодов, которое делает возможным улучшенные режимы изображений, Coded Excitation (режим кодированного излучения), Coded Harmonics (режим кодированных гармоник), B-Flow (визуализация кровотока в В-режиме) и Coded Harmonic Angio (режим кодированной ультразвуковой ангиографии).

Компоненты TruScan:

TruAccess – принципиально новый подход к получению изображений, основанный на возможности доступа к «сырым» ультразвуковым данным. Использование этой технологии обеспечивает получение высококачественных изображений и предоставляет уникальные возможности их дальнейшей обработки:

• Оптимизация ранее сохраненных В-изображений:
  • Регулировка усиления, динамического диапазона и уровня подавления
  • Выбор карты псевдоокрашивания
  • Активизация М-режима
• Оптимизация ранее сохраненных PW-изображений:
  • Регулировка усиления и динамического диапазона
  • Выбор карты псевдоокрашивания и формата отображения
  • Корректировка угла, базовой линии и скорости прокрутки
• Оптимизация ранее сохраненных CFM-изображений:
  • Включение/выключение режима CFM
  • Выбор карты цветового кодирования, регулировка баланса
• Постобработка динамических изображений:
  • Активизация анатомического М-режима
  • Объемная реконструкция на основе данных кинопетли

CodeScan – технология усиления слабых эхосигналов и подавления нежелательных частот (шумов, артефактов) путем создания кодированной последовательности импульсов на передаче с возможностью их декодирования на приеме при помощи программируемого цифрового декодера. Эта технология позволяет добиться непревзойденного качества изображения и повышения качества диагностики за счет новых режимов сканирования:

• Кодирование в В-режиме: увеличение глубины проникновения и улучшение контрастного разрешения при сканировании с высокой частотой (20 см при 8 МГц)
• Режим Spatial Compounding: использование нескольких (до 9) ультразвуковых лучей, отклоненных к центру изображения в компланарных направлениях для формирования результирующей картинки с улучшенным контрастным разрешением, более четким отображением границ различных структур и меньшим количеством артефактов.
• SRI (Speckle Reduction Imaging): уникальный адаптивный алгоритм обработки изображений, обеспечивающий снижение зернистости изображения.
• В-flow: отображение кровотока непосредственно в В-режиме без использования допплеровских методов
• Режим кодированной тканевой гармоники: увеличение контрастного разрешения при сканировании «трудных» пациентов, включая режим импульсно-инвертированной гармоники
• Режим кодированной контрастной гармоники: оптимизация изображения для исследования при помощи контрастных веществ, а также программы для оценки поступления и вымывания контраста.

SmartScan – новейшие программные алгоритмы для повышения продуктивности и обеспечения высочайшего качества обслуживания пациентов:

• Автоматичская оптимизация изображения в B и PW режимах
• Режим виртуального конвекса – расширение области сканирования для линейных и фазированных датчиков; обеспечивает получение до 20% дополнительной диагностической информации
• Режим понорамного сканирования Logiq View – отображение на экране зоны интереса, общей протяженностью до 60 см, в В и CFM режиме, с возможностью проведения расчетов и измерений
• Расширенные возможности объемной реконструкции (Easy 3D, Advanced 3D), включая сканирование с использованием позиционирующих сенсоров (Tru 3D). Данные, полученные таким способом, обладают высокой клинической достоверностью, что расширяет возможности проведения различных измерений и вычислений
• Программа для создания базы данных пациентов с возможностью управления, переноса и экспорта данных на сменные носители. Полная совместимость с протоколом DICOM 3.0
• Программные пакеты для создания отчетов и проведения измерений и вычислений для ангиологии, кардиолологии, акушерства и гинекологии, урологии

ComfortScan – новый подход к созданию УЗ систем с высочайшим уровнем эргономики для обеспечения максимального комфорта пациента и пользователя:

• Перемещаемая в трех направлениях консоль аппарата обеспечивает максимальный комфорт пользователя и пациента при любом исследовании, в любых условиях
• VoiceScan - уникальная технология голосового управления аппаратом: до 150 определяемых пользователем голосовых команд; распознавание в 99% случаев уже со второй попытки; незаменим при исследовании сосудов конечностей, проведении биопсийных процедур, интраоперационных исследованиях
• Цветная сенсорная панель существенно облегчает управление аппаратом
• 19” LCD монитор детальное отображение всей зоны интереса при максимальной безопасности для оператора
• 4 активных порта для подключения датчиков
• Отсек для подогрева геля

Значительное увеличение вычислительногй мощности аппарата и использование принципиально новых алгоритмов обработки данных позволило задействовать в системе до 1024 активных приемо-передающих канала и использовать датчики с активной матричной решеткой, которые обеспечивают трехмерное формирование УЗ луча и его фокусировку по всей глубине прохождения.

Архитектура TruScan и датчики с активной матричной решеткой открывают поистине безграничные возможности для диагностики во всех областях применения, в том числе: абдоминальные исследования, акушерство, гинекология, кардиология, скелетно-мышечная система, сосудистая система, урология, поверхностные органы и структуры, педиатрия и неонаталогия, транскраниальные исследования.

Эксклюзивные возможности GE:

• Coded Excitation (режим кодированного излучения)
• Coded Harmonics (режим кодированных гармоник)
• В-Flow - визуализация кровотока в В-режиме /опция/
• Адаптивное цветовое усиление (ACE)
• Режим максимального разрешения кровотока (MR Flow)
• Обработка объемного элемента изображения (VIP)

Компоненты стандартной поставки системы:

• B-режим, M-режим, анатомический M-режим, PW/с HPRF/- допплер (импульсно-волновой допплер), цветовое допплеровское картирование и энергетический допплер, кодированное излучение, кодированную тканевую гармонику
• 19" LCD монитор высокого разрешения без эффекта мерцания
• Эргономичный интерфейс пользователя с 10,4" цветной сенсорной панелью
• Регулируемая клавиатура оператора
• 4 функционирующих разъема датчиков
• Кинопетлю более 1000 кадров
• Жесткий диск 80 Гбайт
• CD-RW/DVD-R дисковод для записи лазерных компакт-дисков
• Автоматическую оптимизацию изображения в В-режиме (ATO), режиме спектрального допплера и цветового картирования
• Easy 3D (простой 3-мерный режим), возможности построения поверхности
• CrossBeam - режим сканрования с использованием технологии компаундинга
• SRI - режим подавления зернистости
• Расширенный 3-х мерный режим для совмещения B-режима и цветового допплеровского картирования
• Виртуальное конвексное сканирование, расширяющее поле обзора
• Управление встроенным архивом изображений и пациентов
• Программы вычисление и расчетов для всех областей применения
• Автоматические допплеровские вычисления в режиме реального времени
• Интегрированный отсек для встроенных периферийных устройств
• Функция быстрой загрузки системы
• Программируемые пользователем параметры

Компоненты дополнительной поставки:

• B-Flow, визуализация кровотока в В-режиме
• LOGIQ View - панорамное сканирование
• Tru3D - режим объемной реконструкции с использованием позиционирующих сенсоров
• Coded Contrast Imaging (режим кодированного контрастного изображения), используется при исследовании с контрастными веществами
• DICOM 3, протокол передачи данных
• VoiceScan - голосовое управление аппаратом
• Real Time 4D – режим объемного сканирования в реальном масштабе времени (требуются 4D датчики)
• VOCAL II - программа расчётов при использовании 4D
• VCI - режим объёмного контрастного изображения
• CW - допплер для карандашных датчиков

Принадлежности:

• Комплект документации на русском языке, CD
• Накладки на клавиатуру, русск.
• Руководство оператора LOGIQ 9, русск., печатная копия

Датчики:

Секторные фазированные датчики:

• 3S секторный фазированный датчик, 1,4-3,3 МГц. Клиническое применение: Транскраниальные исследования.
• 4S, секторный широкополосный, многочастотный датчик, диапазон частот 1,5-5,0 МГц. Клиническое применение: Брюшная полост, Ак/Гин.
• 10S, секторный широкополосный, многочастотный датчик, диапазон частот 4,0-10,5 МГц. Клиническое применение: Неонатология, педиатрия.

Конвексные датчики:

• M7C, конвексный, широкополосный, многочастотный датчик c активным матричным излучением, диапазон частот 3,0-8,0 МГц. Клиническое применение: Брюшная полость, урология, акушерство/гинекология, педиатрия.
• 3.5C, конвексный широкополосный, многочастотный датчик, диапазон частот 2,0-5,2 МГц. Клиническое применение: Брюшная полость, урология, акушерство/гинекология, педиатрия.
• 4C, конвексный широкополосный, многочастотный датчик, диапазон частот 1,5-4,6 МГц. Клиническое применение: Брюшная полость, урология, акушерство/гинекология, педиатрия.
• 8С микроконвексный широкополосный датчик 3,5 -11,4 МГц. Клиническое применение: нейросонография, неонатология, педиатрия.
• E8C, микроконвексный, широкополосный, внутриполостной многочастотный датчик, диапазон частот 3,5-11,4 МГц. Клиническое применение: Интравагинальные, интраректальные, внутриполостные исследования.

Линейные датчики:

• 7L, линейный, широкополосный, многочастотный датчик, диапазон частот 2,6-7,1 МГц. Клиническое применение: Брюшная полость,урология, акушерство/гинекология, педиатрия, сосуды.
• 9L, линейный, широкополосный, многочастотный датчик, диапазон частот 2,5-8,0 МГц. Клиническое применение: Брюшная полость,урология, акушерство/гинекология, педиатрия, сосуды.
• 10L, линейный, широкополосный, многочастотный датчик, диапазон частот 3,5-10,5 МГц. Клиническое применение: Близкие области, педиатрия, сосуды.
• M12L, линейный, широкополосный, многочастотный датчик с активным матричным излучением, диапазон частот 4,7-13,0 МГц. Клиническое применение: Близкие области, педиатрия, сосуды.
• i12L, Линейный широкополосный, мультичастотный датчик, диапазон частот 4,4-11,5 МГц. Клиническое применение: Интраоперационные исследования, поверхностные области, скелетно-мышечная система.
• Т739, Линейный широкополосный, мультичастотный датчик, диапазон частот 3,5-9,5 МГц. Клиническое применение: Интраоперационные исследования, поверхностные области, сосуды.
• I739, Линейный широкополосный, мультичастотный датчик, диапазон частот 3,5-9,5 МГц. Клиническое применение: Интраоперационные исследования, поверхностные области, сосуды.

Специализированные датчики для трехмерного сканирования в реальном масштабе времени:

• 4D3C, датчик 4D мультичастотный конвексный, диапазон частот 2-5 МГц, для абдоминальных исследований. Уменьшенные эргономичные габариты.
• 4D8C, датчик 4D мультичастотный конвексный, диапазон частот 3,3-9,1 МГц ,для неонатологии и педиатрии.
• 4DE7C, 4D мультичастотный внутриполостной датчик, диапазон частот 3,3-10 МГц.
• 4D10L, 4D мультичастотный линейный датчик, диапазон частот 3,5-11 МГц, для исследования поверхностных органов и структур и периферических сосудов.
• 4D16L, 4D мультичастотный линейный датчик, диапазон частот 4-16,5 МГц для исследования поверхностных органов и структур и периферических сосудов.

Дополнительные опции:

• Программа трехмерной реконструкции с использованием позиционирующих сенсоров для датчиков 4S, 3.5C, 4C, M7C, E8C, 10L, M12L
• Режим кодированной контрастной гармоники для датчиков 3.5C, 3.5CS, 4C, 4S, M7C, 7L, t739, 9L, 10L, M12L
• Панорамное сканирование с возможностью проведения измерений; совместимо с датчиками 4S, 10S, 3.5C, 4C, M7C, 8C, E8C, 7L, 10L, M12L, i12L, i739 & t739
• Опция B Flow - визуализация кровотока в В-режиме; совместима с датчиками 3.5C, 4C, M7C, E8C, 8C, 7L, 10L, i12L, M12L, 9L, i739, t739
• Режим 4D - трехмерное сканирование в реальном масштабе времени (до 30 объемных изображений в секунду). Необходимы 4D датчики
• Программа расчётов при использовании 4D
• Режим объёмного контрастного изображения
• Программа настройки и персонализации отчетов об УЗИ исследованиях
• Функция голосового управления аппаратом - распознавание до 150 уникалных пользовательских голосовых команд. В комплекте с беспроводным микрофоном
• Функция голосового управления аппаратом - распознавание до 150 уникалных пользовательских голосовых команд. В комплекте с микрофоном на проводе
• Внешний МО дисковод
• DICOM опция
• Постоянно-волновой допплер для исследования сосудов с карандашными CW датчиками 5 и 8 Мгц

Принадлежности:

• Ножной переключатель
• Защитное покрытие
• Расширенное справочное руководство

Сменные наборы для биопсии:

• Сменный набор биопсии. Мультиугловые биопсийные направляющие. Содержит 24 комплекта
• Сменный набор для биопсии. Стерильные мультиугловые биопсийные направляющие. Содержит 24 комплект (без геля и крышек)
• Запасной набор для биопсии (x24) ULTRAPRO с чехлами и стерильным гелем

Ч/Б принтеры и принадлежности к ним:

• Ч/б принтер SONY UPD895
• Сверхплотная бумага для UP895, 5 рулонов
• Глянцевая бумага для UP895
• Сверхплотная бумага для UP895, 5 рулонов

Видеомагнитофоны:

• Видеомагнитофон, формат S-VHS

Цветные принтеры:

• Цветной принтер Sony UPD23MD
• Бумага для цветных принтеров SONY, формат А6
• Бумага для цветных принтеров SONY, формат А6
